Os voy a dar los pasos a seguir para construir un display de 7 segmentos muy llamativo de una forma cómoda y sencilla. Para ello vamos a construir un dígito de un display siete segmentos con diodos Leds.

Por si el concepto siete segmentos no os es familiar, con la figura que os muestro a continuación lo vais a reconocer enseguida:

Para hacer más atractiva su visualización os voy a enseñar cómo con una electrónica muy básica podéis construir este tipo de displays para vuestro escaparate, tienda o vuestra propia casa a modo de elemento decorativo.

El primer paso y no el más sencillo es comprar los elementos. Para facilitaros este proceso os pongo la lista de todo lo que os hará falta:

• 13 diodos LED
• 13 resistencias
• 1 placa Arduino, podeís hacerlo con cualquier otra pero he elegido esta para facilitar el proceso, puesto que la programación de estos elementos es más simple.Para conectar la placa a vuestro ordenador a través del puerto USB vais a necesitar también un cable de impresora (el que es usb cuadrado)
• 1 placa de circuito perforado, si no os atrevéis con la soldadura podéis montarlo en una Proto-board.
• 1 soldador, sí vais a montarlo soldado
• Estaño, sí vais a montarlo soldado.
• Tira de pines macho hembra, sí vais a montarlo soldado
• 14 latiguillos de conexión, tanto si vais a montarlo soldado cómo si no.

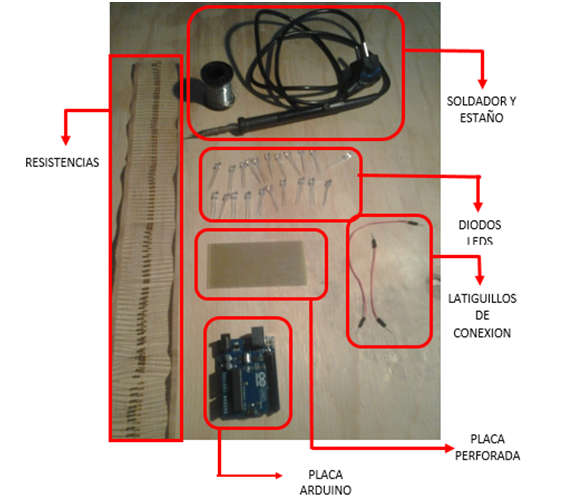

Os incluyo una foto por si no tenéis claro alguno de los materiales a utilizar:

Para ver los elementos con más detalle añado estas fotos también:

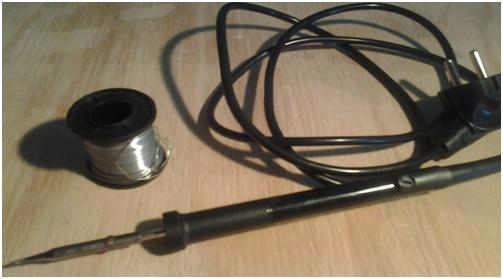

Soldador y estaño

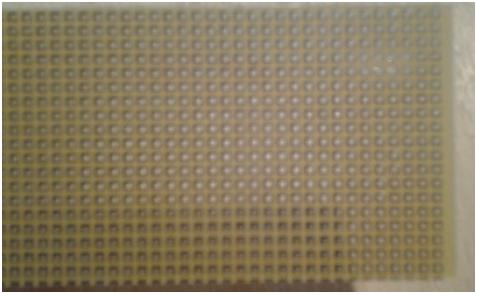

Placa perforada

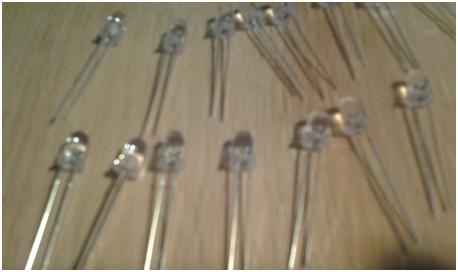

Diodos Leds

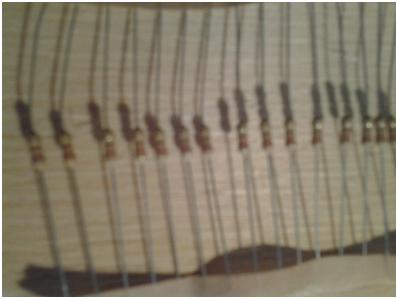

Resistencias

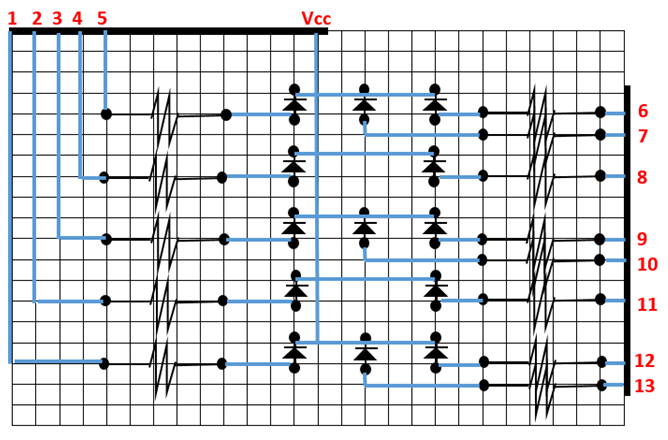

Para construir el display lo primero que tenemos que tener claro es el circuito que vamos a montar, para ello os incluyo este pequeño esquema. Imaginemos que cada uno de los puntos de cruce de una línea horizontal y una vertical de la tabla corresponde a una conexión en nuestra placa:

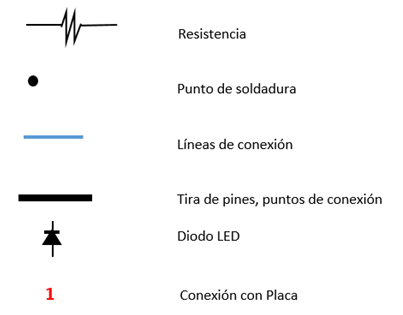

Leyenda:

1.- Montando el circuito:

Una vez que hemos conseguido todos los elementos, los dispondremos en la placa perforada tal como se encuentran en el esquema para soldarlos. Os recomiendo que antes de soldar comprobéis los LEDs (ver la guía sobre encender un LED en este Blog), y midáis las resistencias.

Si es la primera vez que soldáis os recomiendo que sigáis los siguientes consejos:

1. Empezar soldando los elementos más bajos, en este caso las resistencias. Es decir colocar las resistencias y comenzar a soldar.
2. Para soldar es necesario que el soldador esté a temperatura elevada, puedes comprobarlo con el estaño cuando lo funde al colocarlo está a la temperatura correcta.
3. Soldaremos acercando el soldador al punto a soldar, acercaremos el estaño y una vez que la superficie esté cubierta de estaño se retira primero el estaño y después el soldador.

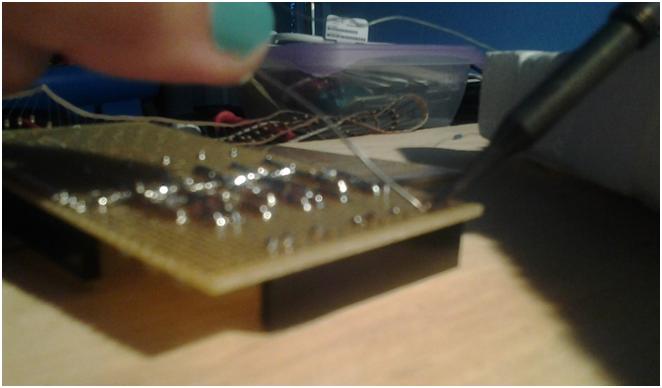

En la foto que aparece a continuación os muestro la manera correcta de colocarse para hacer una correcta soldadura:

Una correcta soldadura debe quedar brillante y sin exceso de estaño.

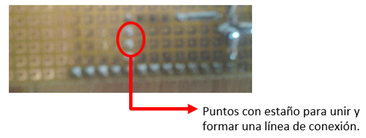

Para el caso de las líneas de conexión, que haremos con estaño, mi recomendación es aplicar estaño punto a punto y posteriormente ir uniendo los puntos hasta conseguir el camino completo. Os añado una foto por si os sirve de ayuda:

Una vez soldado nuestro circuito quedará tal como se muestra en las dos siguientes fotografías. Una realizada por el reverso y la otra por la parte frontal:

Reverso

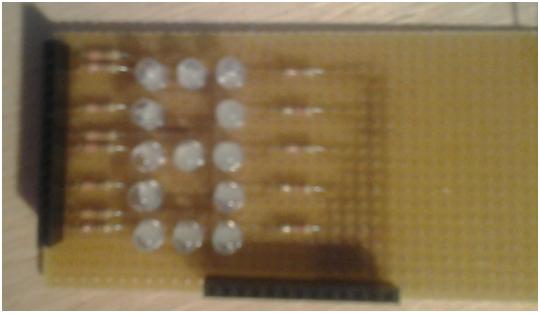

Frontal

2.- Comprobando nuestro circuito:

Llegó el momento crucial, vamos a comprobar nuestro montaje:

Para comprobarlo conectaremos cada una de las salidas de nuestra placa a una de las Entradas – Salidas digitales de Arduino. No olvidaros conectar la salida Vcc a la entrada Vcc de Arduino, puesto que si no lo hacemos nuestro circuito quedaría abierto y por tanto no se encendería.

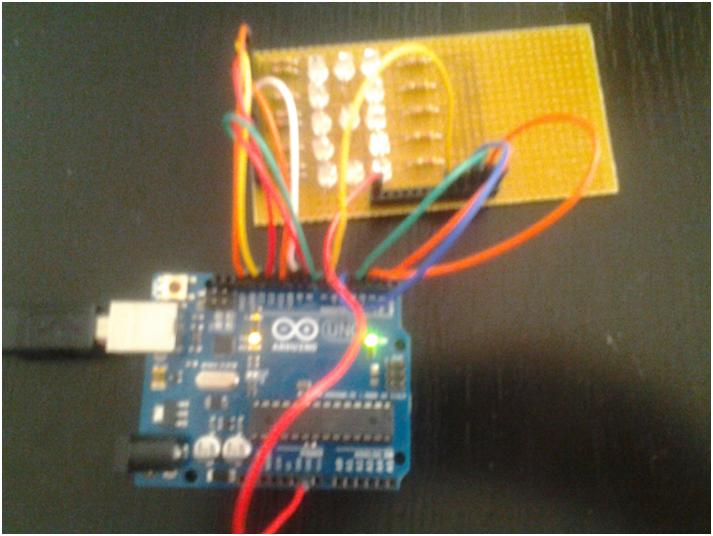

Seleccionaremos un pin cualquiera de Arduino, lo configuraremos y lo mantendremos a uno, tal como se muestra en la foto.

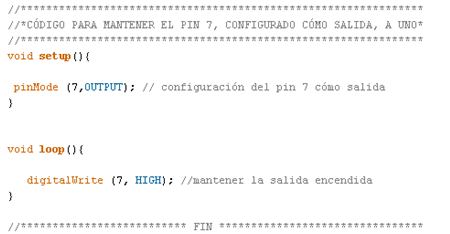

El código necesario para cargar en nuestra placa Arduino y trabajas con el puerto 7 (valdría cualquier otro) es el que os añado a continuación:

Conectaremos uno por uno los LEDS hasta comprobar que todos encienden. En el caso de que alguno no encienda alimentar el LED directamente para saber si es problema de la soldadura o del LED. Una vez solucionado volver a comprobar hasta que todo esté correcto.

Llegado a este punto vamos a conectar todos los LEDS a nuestra placa Arduino, siguiendo la numeración que os indico en el esquema del circuito (visto anteriormente).

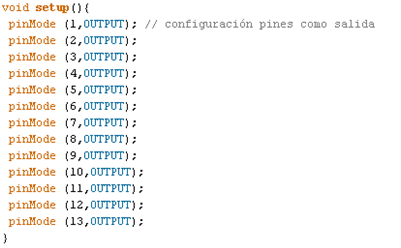

A continuación os adjunto un código para que veáis cómo parpadean los LEDS del circuito que vosotros mismos habéis construido:

3.- Enhorabuena:

¡¡¡ Enhorabuena !!! por el trabajo realizado, ahora tenéis un Display con el que podéis hacer todo lo que la imaginación os deje.

Os invito a que veáis el código que os adjunto y explico detalladamente en la sesión cuenta atrás, para que lo carguéis en Arduino y veáis el resultado.

Os adjunto un enlace de un video que os sirva de muestra para ver cómo queda el parpadeo de los LEDS en funcionamiento.
